Dongfeng Eq2102 စီးရီးများ - လမ်းမော်တာအသုံးပြုသူလက်စွဲ - ဖွဲ့စည်းပုံနှင့်စစ်ဆင်ရေး - အစားထိုးတာယာအစားထိုးပါ

တာယာကိုအစားထိုးလိုက်ပါ

Tire disassemble

1. တြိဂံမတိုင်မီနှင့်အပြီးရှေ့တန်းနှင့်ရှေ့နှင့်ပြီးနောက်ရှေ့နှင့်ပြီးနောက်ရှေ့ဘီး (နောက်ဘီး) ကိုဖယ်ရှားပါ။

2, ဘီးအခွံမာသီးကိုဖယ်ရှားရန်ကား tool ကိုကားထဲတွင်ဘီးအနီလက်ကိုင်လိမ်ဖဲ့ခြင်းကိုသုံးပါ။

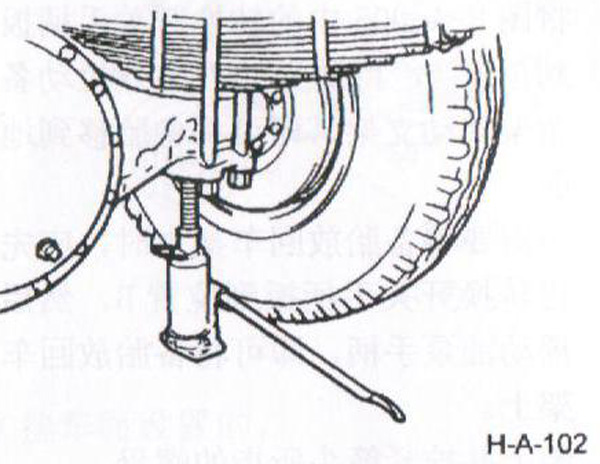

3, ဂျက်၏အဆုံးကိုတံတား၏အဆုံးအထိကိုသုံးပါ။

4. ဘီးခွံမာသီးကိုဖယ်ရှားပါ။

မှတ်စု:

1. ယာဉ်၏ညာဘက်အခြမ်းရှိဘီးခွံမာသည်မှန်၏ညာဘက်ချည်မျှင်ဖြစ်ပြီးဘယ်ဘက်ရှိအခွံမာသီးသည်ဘယ်ဘက်ချည်ဖြစ်သည်။

2 ။

တာယာကိုထည့်သွင်းပါ

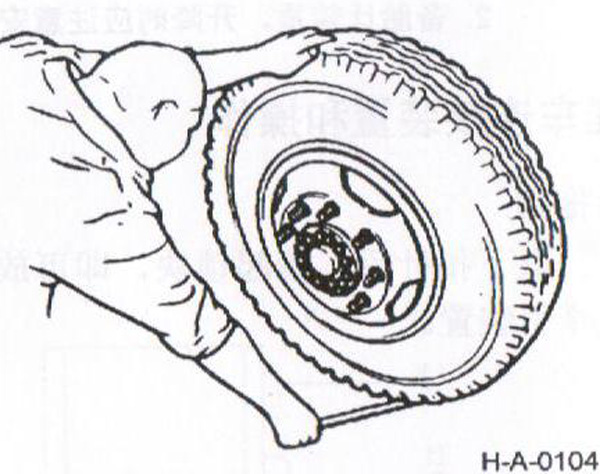

1. TIR ၏အနားကွပ်၏အနားကွပ်၏အနားကွပ်၏အောင်းအောင်းအပေါက်ကိုသုံးရန်လှံတံကိုသုံးပါ။

2. Hub Bolt ကိုသော့ခလောက်အပေါက်၏ဗဟိုအနေအထားသို့ချိန်ညှိသောအခါ Tire Nut ကိုတင်းကျပ်ပါ။

3, တာယာသည်မြေပြင်နှင့်အဆက်အသွယ်မပြည့်မှီတိုင်အောင်ဂျက်ကိုဖြည်းဖြည်းချင်းချပါ။

4, 300 မှ 350n.m ဖြင့်တာယာကိုတင်းတင်းကျပ်ကျပ်ထားပါ။ HUB တွင်ဘီးကိုတပ်ဆင်ထားသည့်အခါပထမ ဦး ဆုံးရှုထောင့်ကအခွံမာသီးနှစ်ခုကိုတင်းကျပ်စေရန် (ပြထားတဲ့အတိုင်းတင်းကျပ်သောအမိန့်) ကိုတင်းကျပ်ရန်လိုအပ်သည်။ သတိပြုရန်မှာအခွံမာသီး၏အလင်းရောင်မျက်နှာပြင်များထဲမှတစ်ခုဖြစ်ပြီးအနားကွပ်ပေါ်ပေါက်လာသောအပေါက်၏အလင်းရောင်မျက်နှာပြင်သည်တင်းကျပ်သည်။ ။

တာယာရုတ်သိမ်းခြင်း

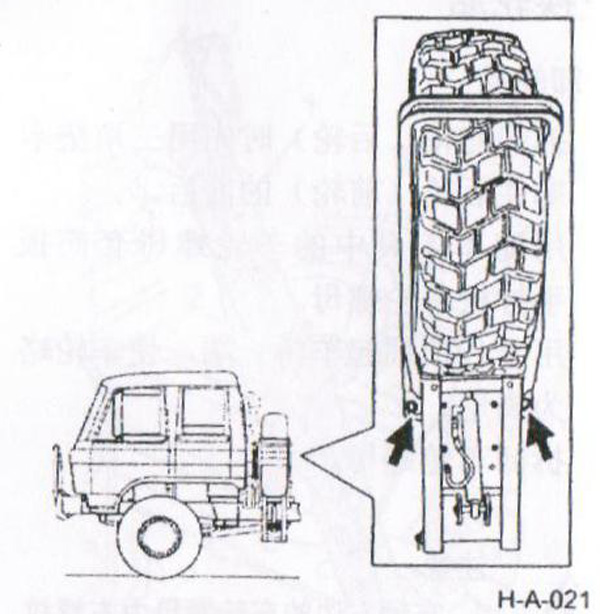

1. ပုံရှိမြှားတွင်ထင်ဟပ်နေသောအခွံမာများကိုဖယ်ရှားပါ။ Ha-005 တွင် switching switch lands ကို position လုပ်ထားသည့်နေရာကိုနေရာချထားရန်နှင့်အပိုတာယာကိုသင့်လျော်သောအင်အားဖြင့်မြေပြင်သို့ပြောင်းရွှေ့ရန်။

2. အားလပ်ချိန်မှာတာယာကိုဘောင်ပေါ်ပြန်ပို့ဖို့လိုတဲ့အခါ switch လက်ကိုင်ကို Sitway လက်ကိုင်ကိုအရင်ဖွင့်ထားသင့်တယ်။

3. မြှားအားဖြင့်ထင်ဟပ်အခွံမာသီး patch နှင့်တင်းကျပ်။

မှတ်စု:

1. အပိုတာယာကိုဖြုတ်လိုက်တဲ့အခါတက္ကစီသည်သော့ခတ်ထားသောပြည်နယ်တွင်ရှိရမည်။

2. အပိုတာယာသည်အတော်လေးလေးလံပြီးရုပ်သိမ်းသည့်အခါဘေးကင်းလုံခြုံမှုကိုဂရုပြုသင့်သည်။

ဤဆောင်းပါးကို Dongfeng Motor Company မှ \"Dongfeng Motor Company မှ\" Dongfeng EQ2102 / 2102g စီးရီး Off- လမ်းမော်တာလက်စွဲစာအုပ် \"
